海德克電子溫度計和壓力繼電器的設置

整理發布: 京儀股份時間: 2018-07-09 12:39 瀏覽次數：

海德克電子溫度計和壓力繼電器的設置 文章由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。摘要：Hedek的電子產品廣泛用于液壓系統。關于電子溫度計ETS1701和電子壓力繼電器EDS300的設置，雖然有操作手冊可供參考，但在實際使用中仍然需要時間和精力去理解，很多人仍然不方便使用。。。

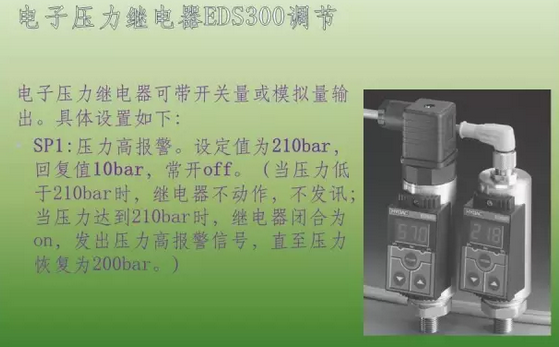

Hedek的電子產品廣泛用于液壓系統。關于電子溫度計ETS1701和電子壓力繼電器EDS300的設置，雖然有操作手冊可供參考，但在實際使用中仍然需要時間和精力去理解，很多人仍然不方便使用。基于以前的調試經驗，以下是總結(供參考)。

Hedek 電子溫度計ETS1701調整:

液壓系統通常需要使用電子溫度計ETS1701來控制循環系統的冷卻回路和加熱器的運行。電子溫度計有四個繼電器輸出和一個模擬輸出，具體設置如下:
1。SP1:高溫報警，設定值為60度，返回值為1度，通常為0ff，低于60度時繼電器不工作；當溫度高于60度時，繼電器關閉，發出高溫警報。直到溫度降至59度以下，報警信號才會消失。

2.SP2:冷卻器的電磁水閥被控制開和關。設定值為50度，返回值為10度，通常關閉。當設定值低于50度時，繼電器不工作。當設定值高于50度時，繼電器關閉，向電磁水閥發送信息。此時，電磁水閥通電，冷卻水連通。如果溫度降至40度以下，繼電器打開。

3.SP3:加熱器開/關控制，設置為20度，返回到10度，通常關閉。如果溫度低于20度，繼電器將不工作，發送信號，加熱器將通電。如果溫度高于30度，繼電器將關閉，加熱器不會關閉。

4.SP4:低溫警報，設置為17度，返回到3度，通常關閉。當溫度低于17度時，繼電器將關閉并發出低溫報警信號。當溫度高于20度時，繼電器關閉，溫度報警信號消失。

5.BT1:4-20mA模擬光束輸出信號。
