我廠(上海第三自動化儀表廠)生產的雙金屬溫度計保護管、接頭頭和鎖緊螺栓采用1Cr18Ni9Ti材料。表殼采用鋁板拉伸成型，并在加工表面進行黑色電泳處理。蓋和盒為環形雙層橡膠環螺紋密封鎖定結構。因此，儀器整體防水防腐性能良好。輻射儀為彎管結構，外形新穎、輕巧、美觀。

WSS系列雙金屬溫度計是測量中低溫的現場測量儀器，可用于直接測量氣體和液體的溫度。與玻璃汞溫度計相比，它具有無汞危害、易于閱讀、堅固耐用等優點。

WSSX系列電接點雙金屬溫度計具有電氣接觸裝置，即機械電接點。當被測介質溫度變化時，自由端的細軸和轉向傳動機構帶動指針和動觸頭轉動，溫度變化值顯示在刻度盤上。當它與固定觸點(上限觸點和下限觸點)接觸或斷開時，電路系統中的繼電器和接觸器將起到自動控制和報警的作用，這應符合JB/T8803 1998標準。

工作原理

雙金屬溫度計是一種單針指示器溫度計纏繞成螺旋管，一端固定，另一端自由連接到指針上，隨著溫度的變化而旋轉，驅動指針旋轉以指示溫度。

主要技術特征

溫度測量范圍:-60-500℃

學位等級:1.5 (1.0)，基本誤差:限于1.5%的范圍

溫度計指示部分:(用溫度計刻度盤的外徑表示)分為60、100、150毫米

尾管長度:100-2000毫米。

排氣尾管直徑:分別為6、10(排氣尾管長度為100-1250毫米)和12(排氣尾管長度為1250-2000毫米)

安裝零件螺紋:M16X1.5M27X2G1/2；G3/4 .尾管和固定螺栓連接頭由1Cr18Ni9Ti不銹鋼制成，耐壓6.4MPa

防水性能:溫度計外殼應能夠承受噴嘴直徑為25毫米、距離為5米的水龍頭的噴水(噴嘴出口前的水壓不得小于2千克力/厘米2；)持續5分鐘，沒有水可以滲透溫度計外殼內部。符合IP65標準。

WSSX系列電接點雙金屬溫度計

準確度等級為1.5，接觸動作誤差極限為指示值基本誤差極限的1.5倍。

額定接觸功率:10VA

觸點嘴高工作電壓:380伏或220伏

接觸嘴高工作電流:1A(無感性負載)

工作電壓應大于15V且小于48V。

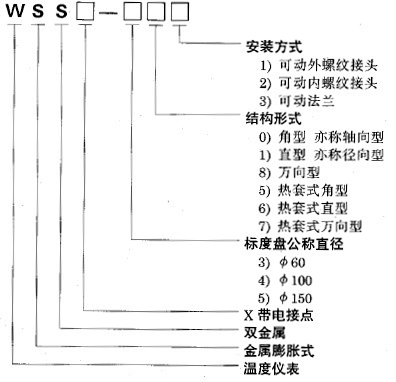

模型表示
